PARA ELETRICISTAS · NBR 5410

Quadro de cargas e unifilar em minutos

Cadastre os circuitos. O programa dimensiona cabo, disjuntor, DR e DPS, confere a queda de tensão, equilibra as fases e desenha o diagrama unifilar pronto para PDF.

Comprar por R$ 49,90Testar por R$ 2,99
Sem mensalidade · funciona no navegador, no computador e no celular, sem internet
Teste de R$ 2,99: versão completa limitada a 6 circuitos, com marca d’água no desenho. Envie o comprovante no WhatsApp e receba o arquivo.

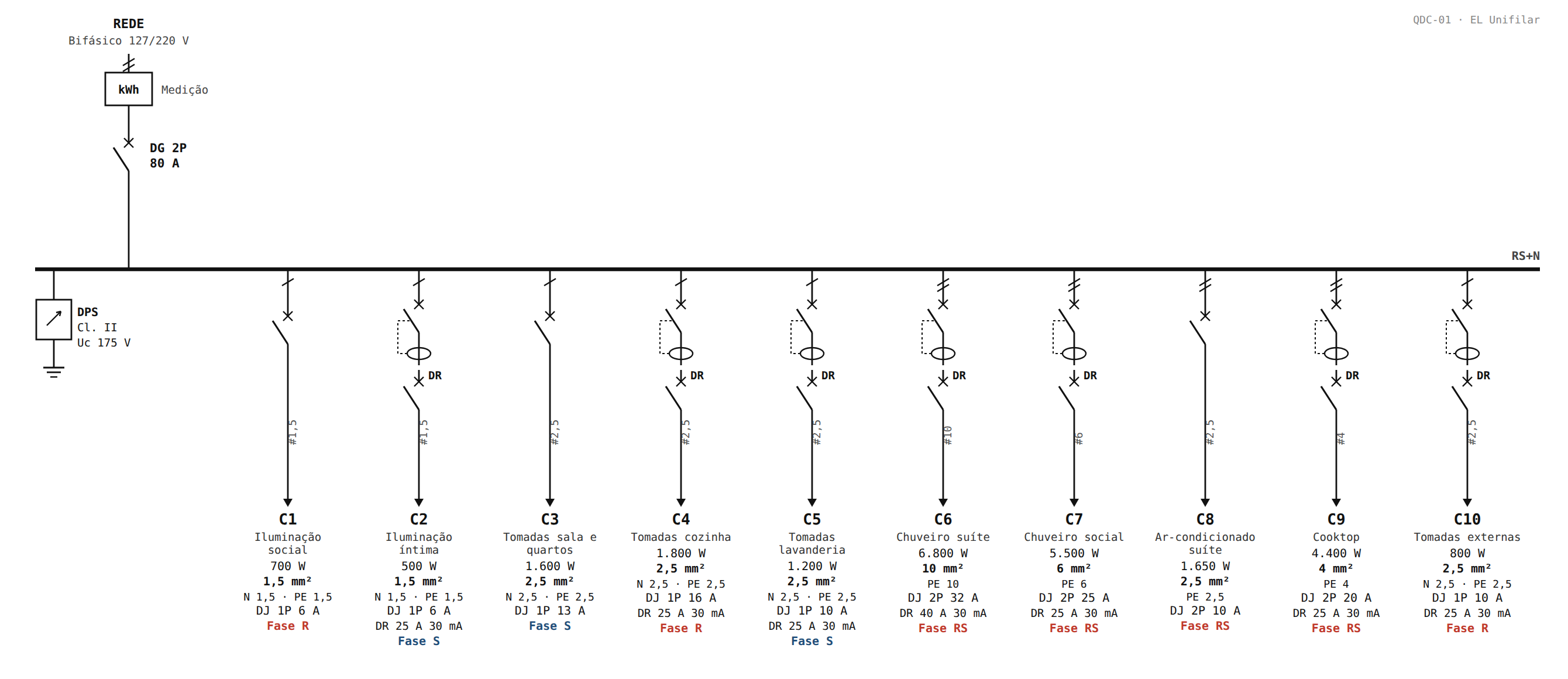

Diagrama unifilar gerado pelo EL Unifilar para uma residência bifásica com 10 circuitos

Como funciona

Escolha a alimentaçãoMonofásico, bifásico ou trifásico, em 127/220 V ou 220/380 V, e o método de instalação.
Cadastre os circuitosIluminação, tomadas, chuveiro, ar-condicionado, cooktop, motor, carregador veicular. Potência, local e comprimento.
Gere o PDFFolha do diagrama unifilar e folha do quadro de cargas, com carimbo, responsável técnico e critérios adotados.

O que ele calcula

Cada resultado mostra o critério usado. Você vê por que o cabo saiu 6 mm² e não 4 mm².

Corrente IB
Por circuito, com FP e rendimento, em F+N, F+F ou trifásico
Seção do cabo
Tabela 36 da NBR 5410, métodos B1, B2, C e D, com fatores de temperatura e agrupamento
Disjuntor
Coordenação IB ≤ In ≤ Iz, 1P, 2P ou 3P
Queda de tensão
No circuito e no total, com os limites da norma
DR 30 mA
Indicado pelo local: banheiro, cozinha, lavanderia, área externa, garagem
DPS
Especificação sugerida para o quadro, com Uc e In
Neutro e PE
Seções pela regra da norma
Fases R, S, T
Distribuição automática para o menor desequilíbrio
Quadro de cargas com corrente, cabo, disjuntor, DR e queda de tensão por circuito
Quadro de cargas gerado a partir de 10 circuitos de uma residência bifásica.
EL Unifilar aberto no celular
No celular, direto na obra. Veja um PDF de exemplo.

Licença vitalícia

  • Arquivo do programa para usar sem limite de projetos
  • Funciona offline, no computador e no celular
  • PDF, imagem PNG e salvar/abrir projetos
  • Atualizações corretivas da versão adquirida
R$49,90
Comprar agoraTestar por R$ 2,99
Após o pagamento, o arquivo é enviado pelo WhatsApp. Todos os cálculos devem ser revisados por profissional habilitado antes da execução.

Perguntas

Como funciona o teste de R$ 2,99?

Você paga R$ 2,99 pelo link, envia o comprovante no WhatsApp (61) 99886-0719 e recebe a versão de teste: todos os cálculos e o PDF, limitada a 6 circuitos e com marca d’água no desenho. Gostou, compra a licença completa por R$ 49,90.

Precisa de internet?

Não. Depois de receber o arquivo, abra no navegador (Chrome, Edge, Safari) e use offline.

Funciona no celular?

Sim. No celular, abra o arquivo pelo navegador. Para PDF, use a opção de imprimir e salvar como PDF.

Tem mensalidade?

Não. É pagamento único, com licença vitalícia da versão adquirida.

Serve como projeto assinado?

É uma ferramenta de apoio ao dimensionamento e à documentação. A verificação das condições reais e a responsabilidade técnica continuam com o profissional habilitado.

Quem desenvolveu?

Engenharia Lasneaux, empresa de engenharia elétrica e automação de Brasília-DF, com registro no CREA-DF.
